FLEXIBLE JOINT작동길이 계산방법
HOME > 자료실 > FLEXIBLE JOINT작동길이 계산방법

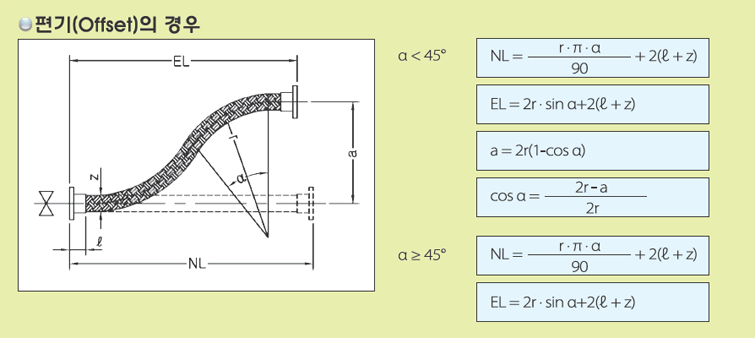

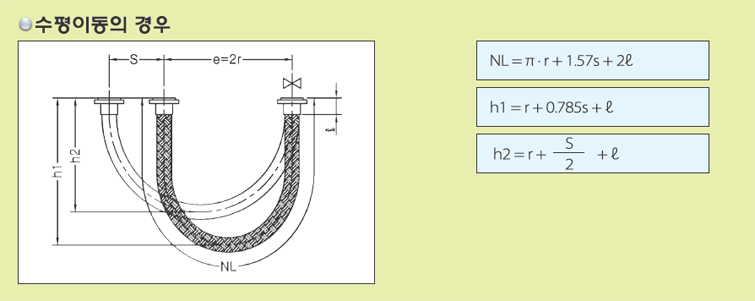

a = 중심으로 부터의 편위 (mm) / r = 곡률반경 (후렉시블 호스에 따라 주어지는 값) / ℓ = End fitting의 길이 (mm) / h1 = 180˚ 굽힘시 최대 높이 (mm) / h2 = 180˚ 굽힘시 최소 높이 (mm) / α = 굽힘각(deg.) / S = 전편위량(이등량)(mm) / EL = 설치길이 (mm) / NL = 호칭길이 (mm) / Z ≒호스의 외경 (mm)
